产品列表 - DZ47附件

DZ47 OF 辅助触头,DZ47 SD 报警触头,DZ47-63辅助OF,DZ47-60报警

DZ47 OF 辅助触头  DZ47 SD 报警触头




DZ47 辅助触头 OF
DZ47 OF 不挖孔,不取封盖,左侧,装右边,高质量DZ47辅助,安装方便

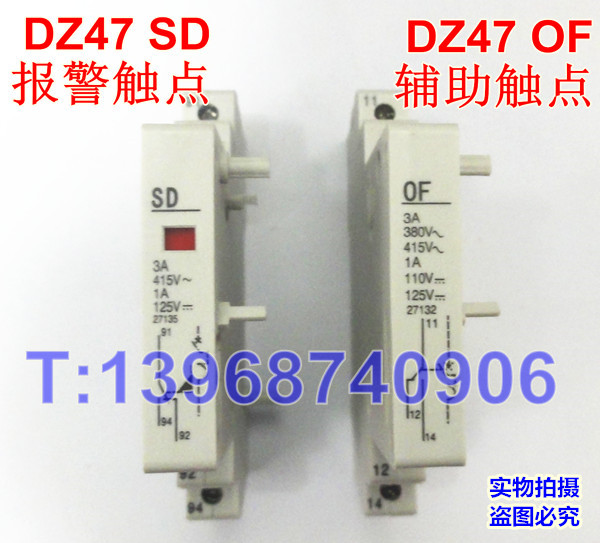

DZ47 OF 辅助触头;DZ47 SD 报警触头


1、用途:
     加装于小型断路器左侧,指示断路器通断状态。
2、安装方法:
        小型断路器处于断开状态(手柄位于OFF位置),将OF辅助触头的推杆和上下两个连杆分别对准小型断路器左侧的手柄槽和铆钉孔,轻轻推入OF辅助触头和小型断路器紧密配合,即可。

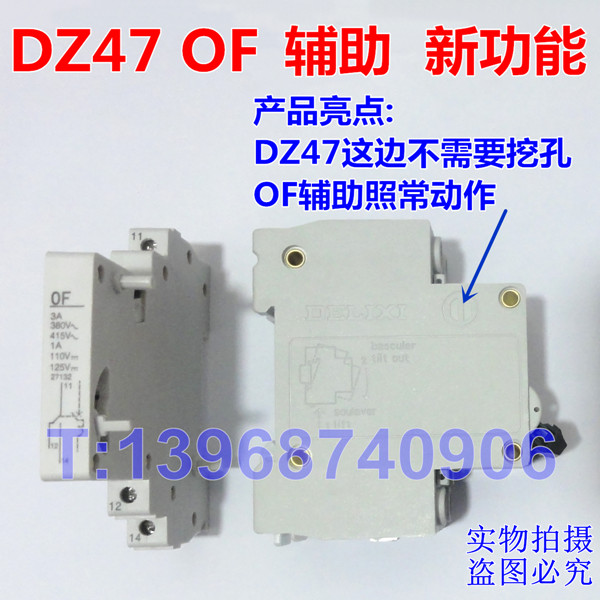

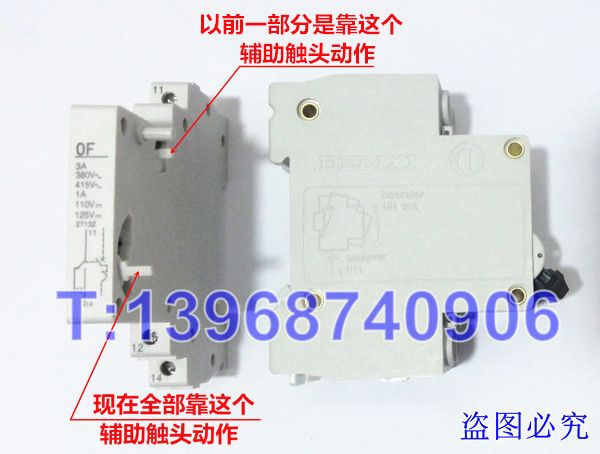

说明:以前需要将小型断路器左侧的封盖旋转90°,取下封盖拼装。现在多数厂家这边的封盖都拿不下了,要人工挖开,费时费力,所以我们厂里新开发了这款DZ47 OF辅助触点,封盖不需要挖开或者取掉,直接拼装,安装更方便。
   DZ47 OF 不挖孔,不取封盖,左侧,装右边,高质量DZ47辅助,安装方便


DZ47 OF 辅助触头,DZ47 SD 报警触头,DZ47-63辅助OF,DZ47-60报警
3、接线原理图示:
     11、12为一对常闭接线端,11、14为一对常开接线端。

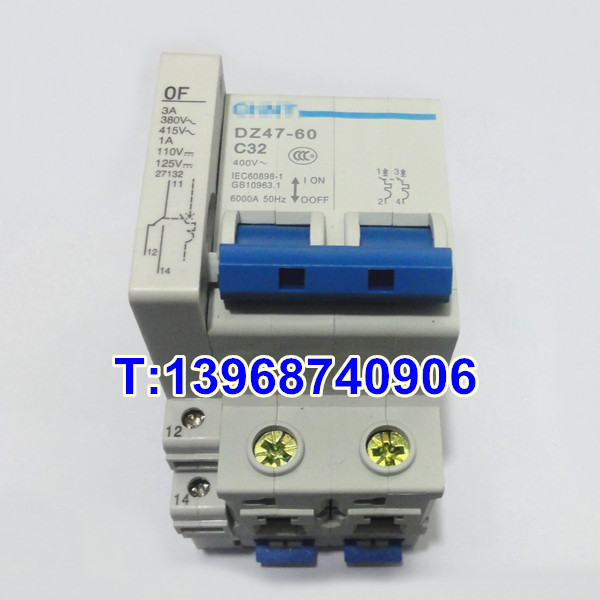

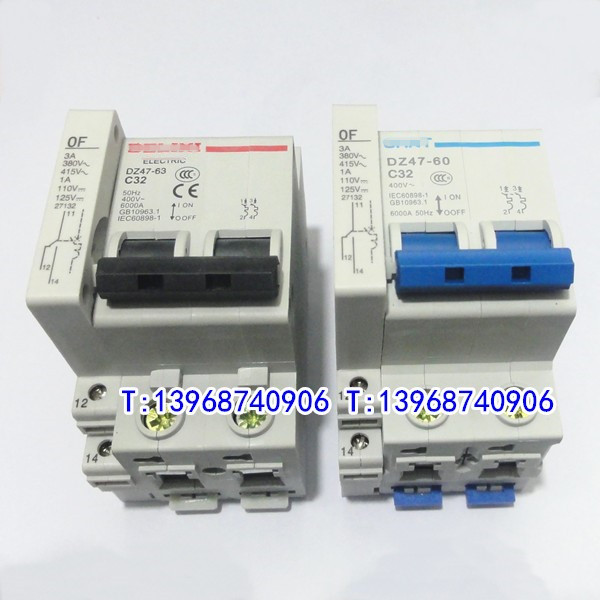

和开关拼装好的效果图:

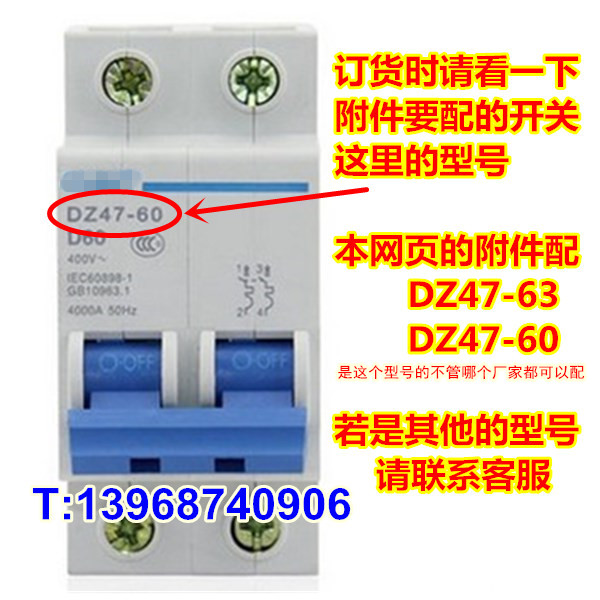

(本网页为单独脱扣器,不含断路器,我们也不卖断路器哦,以下图片中的断路器只是为了配套开关拼装好的效果展示,如需购买断路器,请到正泰德力西代理商那里购买。)
DZ47 OF 不挖孔,不取封盖,左侧,装右边,高质量DZ47辅助,安装方便

DZ47 OF 辅助触头

DZ47 OF 不挖孔,不取封盖,左侧,装右边,高质量DZ47辅助,安装方便

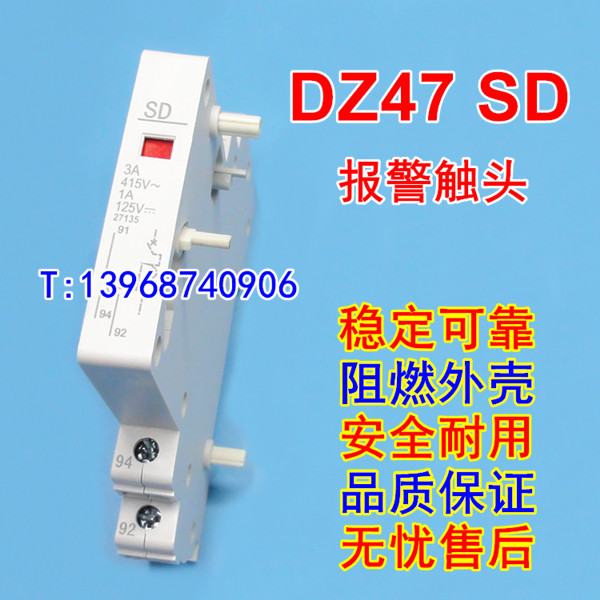

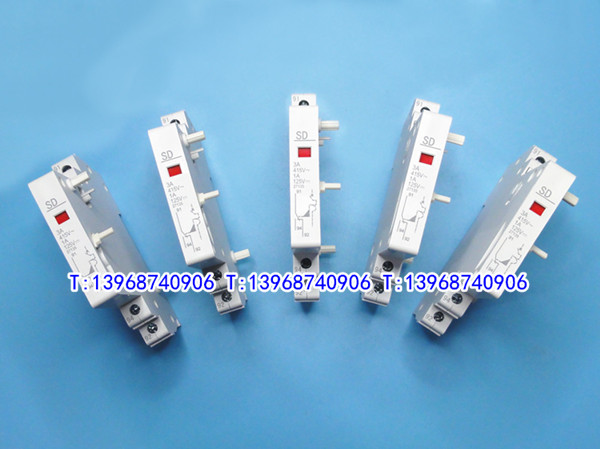

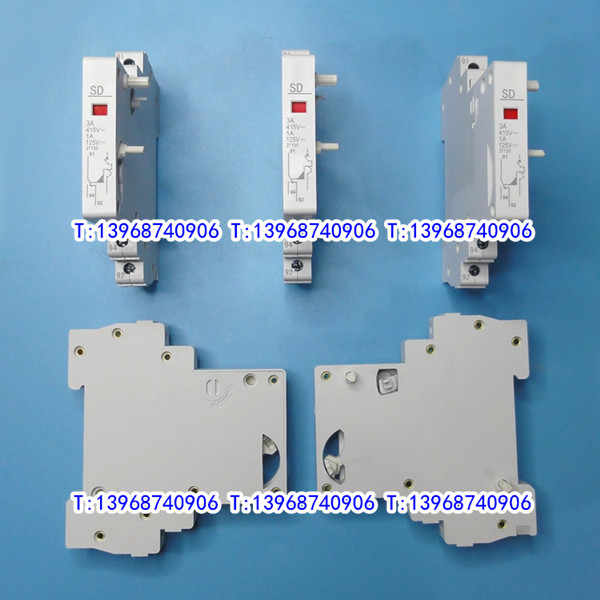

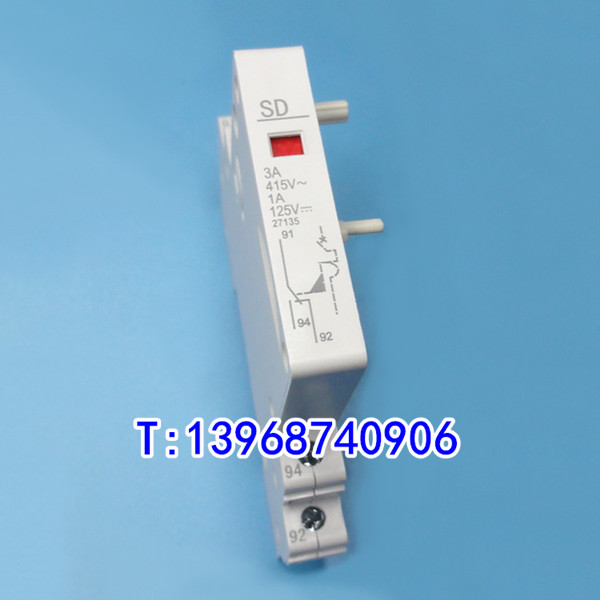

DZ47 报警触头 SD
1、用途:
     加装于小型断路器左侧,指示断路器因故障脱扣状态。
2、安装方法:
     如下图一,小型断路器处于断开状态(手柄位于OFF位置),将小型断路器左侧的封盖旋转90°,取下封盖(请确认封盖能拿下来,现在多数厂家这边的封盖都拿不下了,要人工挖开,费时费力),按下图二将OF辅助触头的推杆和上下两个连杆分别对准小型断路器左侧的手柄槽和铆钉孔,轻轻推入OF辅助触头和小型断路器紧密配合(如下图三)。
3、接线原理图示:
     91、92为一对常闭接线端,91、94为一对常开接线端。
DZ47-63报警触头,DZ47-60报警触头,DZ158报警接点,DZ47-125故障信号返回SD
DZ47-63报警触头,DZ47-60报警触头,DZ158报警接点,DZ47-125故障信号返回SD
DZ47-63报警触头,DZ47-60报警触头,DZ158报警接点,DZ47-125故障信号返回SD
DZ47-63报警触头,DZ47-60报警触头,DZ158报警接点,DZ47-125故障信号返回SD
DZ47 OF 辅助触头,DZ47 SD 报警触头,DZ47-63辅助OF,DZ47-60报警

DZ47 OF 辅助触头,DZ47 SD 报警触头,DZ47-63辅助OF,DZ47-60报警
报警触头的作用:
报警触头主要用于提醒断路器故障脱扣状态。
报警触头是反映开关正常工作和脱扣状态的,如用手扳动开关手柄分闸合闸的时候报警触头不会动作;只有在开关故障脱扣(跳闸状态)的情况下 报警触头才会动作,可接通线路中的指示灯或电铃、蜂鸣器等,显示或提醒断路器的故障脱扣状态。
