产品列表 - 适配德力西DZ47s新款

适配德力西DZ47s分励脱扣器,分励线圈,MX+OF,分离脱扣


适配德力西DZ47s分励脱扣器
分励线圈,MX+OF,分离脱扣

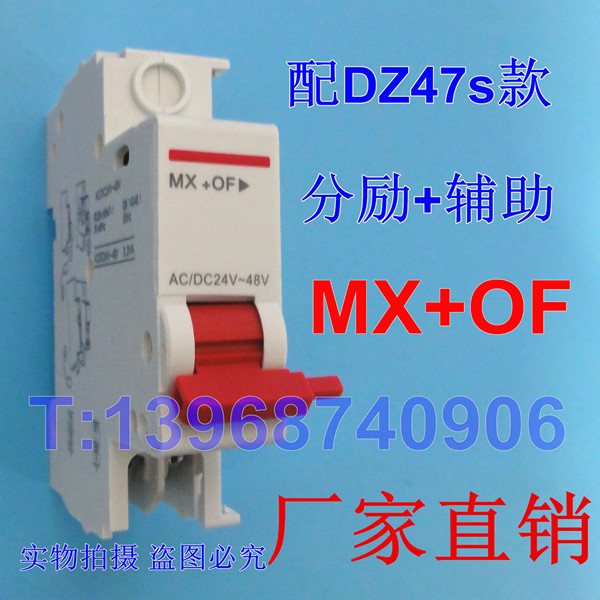

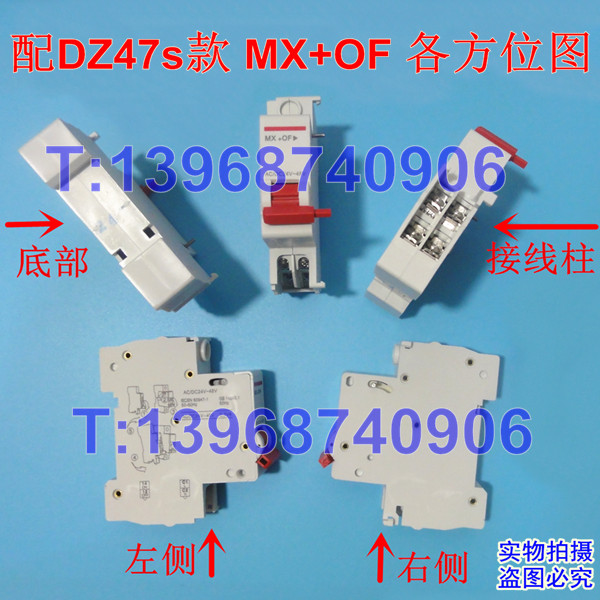

适配德力西DZ47s 款 分励+辅助 MX+OF

说明:我们仅仅提供MX+OF附件,不提供德力西DZ47s开关

电压:可分为AC/DC24-48V和AC/DC110-400V。

产品优势:外壳全部采用矿物新料压制,高阻燃美观大方。全部采用高质量内件,确保产品质量稳定。
质量赢得市场,诚信铸就品牌。我们奥越特电器只生产高质量的产品。

德力西DZ47s新款过欠压脱扣器,新型DZ47s分励脱扣辅助触点
德力西新款DZ47s分励脱扣器,分励线圈,MX+OF,分离脱扣
德力西新款DZ47s分励脱扣器,分励线圈,MX+OF,分离脱扣


适配德力西新款DZ47s
MX+OF
分励脱扣器+辅助触头
DZ47 MX+OF同时具备DZ47 MX分励脱扣功能和DZ47 OF辅助功能!

一、用途:加装于小型断路器左侧,对断路器脱扣动作进行远程控制,指示断路器通断状态。

二、技术参数:
分励线圈MX电压等级可分为:AC/DC110-400V和AC/DC24-48V

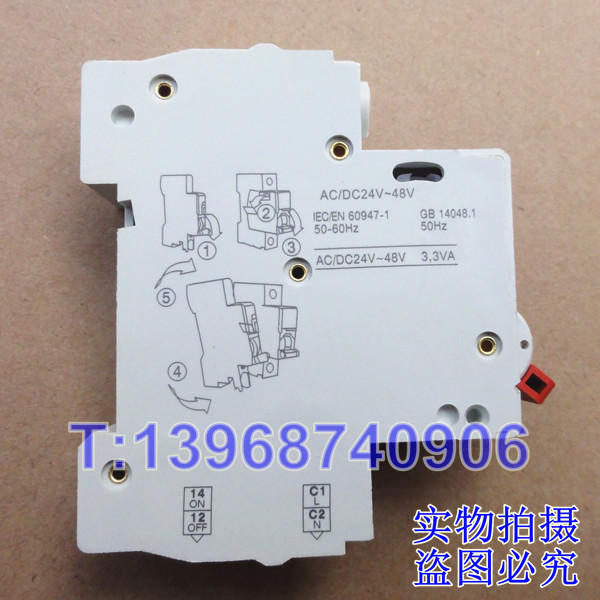

三、安装方法:
小型断路器处于断开状态(手柄位于OFF位置),将小型断路器左侧的封盖取下,将MX+OF分励脱扣器上面的卡扣对准德力西新款DZ47s上面的卡槽,推平,MX+OF的栓钉对准
DZ47s取掉封盖的地方,MX+OF分励脱扣器下面的卡扣对准德力西新款DZ47s下面的卡槽,使MX+OF分励脱扣器和小型断路器紧密配合。

四、接线原理图示,C1、C2为远程控制接线端,提供给用户对断路器脱扣动作进行远程控制;C2、14为常闭接线端,C2、12为常开接线端,提供给用户指示断路器的通断状态。

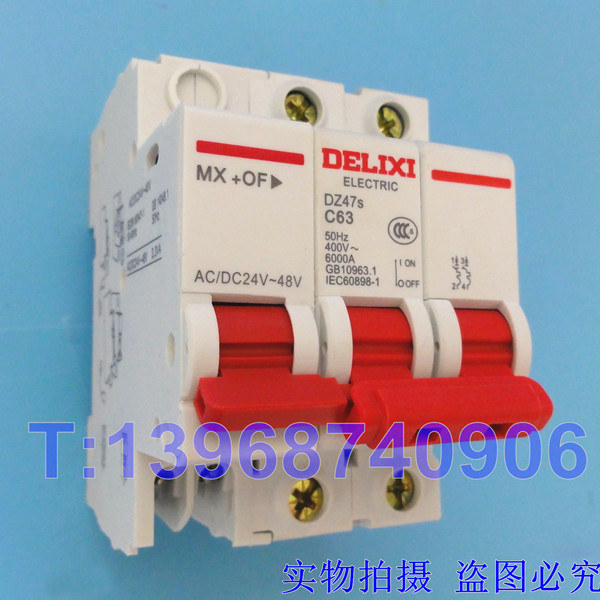

和开关拼装好的效果图:
(本网页为单独脱扣器,不含断路器,我们也不卖断路器哦,以下图片中的断路器只是为了配套开关拼装好的效果展示,如需购买断路器,请到德力西代理商那里购买。)
德力西新款DZ47s分励脱扣器,分励线圈,MX+OF,分离脱扣

分励脱扣器MX原理:

分励脱扣器本质上就是一个分闸线圈加上脱扣机构,给分励脱扣线圈C1C2接线座加上规定的电压,线圈由于电磁效应使得脱扣机构脱扣,从而带动断路器分闸。分励脱扣器常用在远距离自动断电的控制上,现在用得最多的就是消防控制室远距离切断电源。

断路器被脱扣器带动跳闸后是不能立刻远控合闸的,也不能直接手动合闸,必须将脱扣器复位后方能合闸。

分励脱扣器的分闸线圈电压种类有交流和直流两种,一般DC24V、AC380V、AC220V比较常用。由于分励脱扣器是由消防控制室给电压信号的,所以脱扣器的电压必须要跟消防控制电路的电压一致。分励脱扣的线圈只能瞬时间通电,即控制中心给电的那一瞬间,分励脱扣器就会带动开关跳闸。

辅助触头OF:一般接信号装置,用于返回信号状态,实现线路开关的工作状态和分断状态的指示。OF辅助只有在分励脱扣通电跳闸的状态下,OF辅助才会动作。

分励辅助=分励脱扣器+辅助触头=MX+OF


分励辅助MX+OF的分励电压分为两种:


AC/DC24V-48V只要消防控制电路的电压在此范围,都适用

AC/DC110V-400V只要消防控制电路的电压在此范围,都适用





无源有源的含义:

有源型分励辅助和无源分励辅助的区别在于辅助是否带电源,辅助通常都是一个公共端11,一常开12,一常闭14,有源的分励辅助公共端11是在产品内部和C2接线座连接在一起,当C2接上分励电压后,辅助的公共端11也是有电压,所以有源的辅助是带有电源的。接线时公共端11已接分励电源正极,只要常开和常闭接线座返回到负极形成完整电路。

无源型的分励辅助的辅助部分是独立的,和分励部分没有连接的,所以辅助的一个公共端,一常开点,一个常闭点都是不带电的。接线时公共端要接上一个电源的正极,常开点和常闭点返回到电源负极,形成完整电路。

小型断路器有源型和无源型的区别:

小型断路器MX+OF有源和无源是针对返回信号来讲的,有源的返回信号公共端接在分励端子上了,分励接电压后返回信号就有带电,无源型的返回信号是单独的公共端,一常开,一常闭,不带电压   无源的任何场合都可以使用的。
有源的一般不能用在消防上,消防返回信号要求无源较多。


MX+OF 安装方法:
小型断路器处于断开状态(手柄位于OFF位置),将小型断路器左侧的封盖取下,将MX+OF分励脱扣器上面的卡扣对准德力西新款DZ47s上面的卡槽,推平,MX+OF的栓钉对准
DZ47s取掉封盖的地方,MX+OF分励脱扣器下面的卡扣对准德力西新款DZ47s下面的卡槽,使MX+OF分励脱扣器和小型断路器紧密配合。

MX+OF接线原理图示,C1、C2为远程控制接线端,提供给用户对断路器脱扣动作进行远程控制;C2、14为常闭接线端,C2、12为常开接线端,提供给用户指示断路器的通断状态。OF辅助只有在分励线圈通电 开关跳闸的状态下才会动作。


注意啦:所有的断路器附件都要拼装在断路器边上或者安装在断路器内部才能使用,不能单独发挥作用;不同的断路器使用的附件尺寸外观是不一样滴哦,购买时一定要先确定断路器的规格型号.
