产品列表 - 分励脱扣 辅助触头

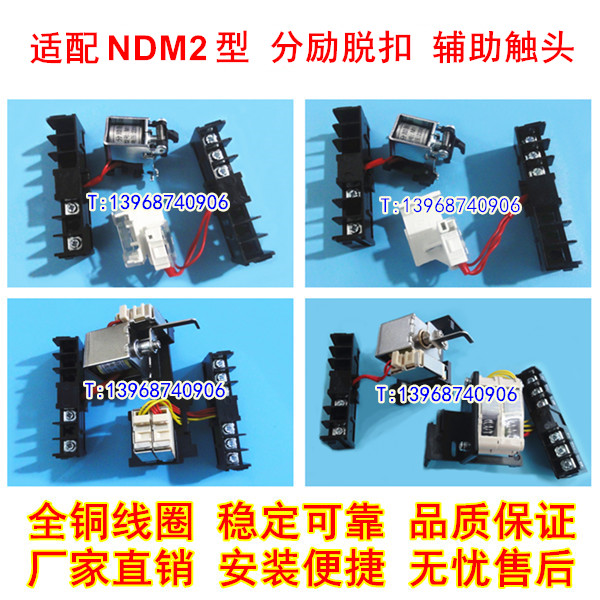

NDM2-125 400 630分离线圈MX 分励脱扣 配上海良信NDM2辅助触头OF


适配上海良信
NDM2-63 125 250 400 800
分离线圈
,分励脱扣器,MX
辅助触头,信号反馈,OF


适配NDM2-63型 分励线圈:
BM30-63 125 400 800分离线圈 分励脱扣器 适配北京北元BM30辅助触头 信号反馈 MX OF

R9
适配NDM2-100/NDM2-125型 分励线圈:
BM30-63 125 400 800分离线圈 分励脱扣器 适配北京北元BM30辅助触头 信号反馈 MX OF
R9

适配NDM2-225/NDM2-250型 分励线圈:
BM30-63 125 400 800分离线圈 分励脱扣器 适配北京北元BM30辅助触头 信号反馈 MX OF
R9

适配NDM2-400型 分励线圈:
BM30-63 125 400 800分离线圈 分励脱扣器 适配北京北元BM30辅助触头 信号反馈 MX OF
R35

适配NDM2-630型 分励线圈:
BM30-63 125 400 800分离线圈 分励脱扣器 适配北京北元BM30辅助触头 信号反馈 MX OF
R35

适配NDM2-800型 分励线圈:
BM30-63 125 400 800分离线圈 分励脱扣器 适配北京北元BM30辅助触头 信号反馈 MX OF
R35



NDM2-63 125 250 400 800
分离线圈,分励脱扣器
适配上海良信消防强切MX


参数:
分励电压分为:DC24V/AC220V/AC380V,

常用是AC220V
安装方向
为:左侧安装和右侧安装
                                        分励常用是左侧安装
接线方式
为:端子接线和长线接线
端子接线和长线接线-奥越特

我们只生产高质量的产品!
分励脱扣器 用途:
分励脱扣器用于远距离控制断路器分闸。脱扣器为瞬时工作制。
分励脱扣器 原理:
分励脱扣器是一种远距离操纵分闸的附件,施加适当的电信号给断路器的脱扣器,能使断路器跳闸,以断开回路。它的电压可与主电路电压无关。
分励脱扣器如在民用建筑中非消防电源的切除中。消防时需要停电的回路,可以选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。
分励脱扣器 动作特性:

分励脱扣器 接线图:



适配NDM2-63型 辅助触头:
BM30-63 125 400 800分离线圈 分励脱扣器 适配北京北元BM30辅助触头 信号反馈 MX OF
R6

适配NDM2-100/NDM2-125型 辅助触头:
BM30-63 125 400 800分离线圈 分励脱扣器 适配北京北元BM30辅助触头 信号反馈 MX OF
R6

适配NDM2-225/NDM2-250型 辅助触头:
BM30-63 125 400 800分离线圈 分励脱扣器 适配北京北元BM30辅助触头 信号反馈 MX OF
R6

适配NDM2-400型 辅助触头:
BM30-63 125 400 800分离线圈 分励脱扣器 适配北京北元BM30辅助触头 信号反馈 MX OF
R15

适配NDM2-630型 辅助触头:
BM30-63 125 400 800分离线圈 分励脱扣器 适配北京北元BM30辅助触头 信号反馈 MX OF
R15

适配NDM2-800型 辅助触头:
BM30-63 125 400 800分离线圈 分励脱扣器 适配北京北元BM30辅助触头 信号反馈 MX OF
R15


辅助触头 参数:
安装方向分为:左侧安装和右侧安装
常用是右侧安装 (常用是左分励,右辅助)
接线方式分为:端子接线和长线接线
端子接线和长线接线-奥越特
辅助触头 用途:
辅助触头与断路器主电路分、合机构连锁上连动的触头,主要用于断路器分、合状态的显示,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或连锁,例如向信号灯、继电器等输出信号。
辅助触头 规格:
NDM2-63、NDM2-100、NDM2-225常用为一常开、一常闭触头;如果是二常开、二常闭触头请另外说明;
NDM2-400、NDM2-630NDM2-800
NDM2-1250常用为二常开、二常闭触头;

辅助触头 状态图:
