产品列表 - 延伸旋转手柄 手操机构

NSX100偏心手操机构,CVS250延伸旋转手柄,CZ3,NSE250偏心柜外操作


此款手操机构和施耐德原装的款式不一样哦

网页产品实物拍摄,如实描述


NSX100偏心手操机构
CVS250延伸旋转手柄
CZ3
NSE250偏心柜外操作手柄
NSX100偏心手操机构,CVS250延伸旋转手柄,CZ3,NSE250偏心柜外操作
NSX100偏心手操机构,CVS250延伸旋转手柄,CZ3,NSE250偏心柜外操作

NSX100偏心手操机构,CVS250延伸旋转手柄,CZ3,NSE250偏心柜外操作

NSX100偏心手操机构,CVS250延伸旋转手柄,CZ3,NSE250偏心柜外操作

NSX100偏心手操机构,CVS250延伸旋转手柄,CZ3,NSE250偏心柜外操作

NSX100偏心手操机构,CVS250延伸旋转手柄,CZ3,NSE250偏心柜外操作

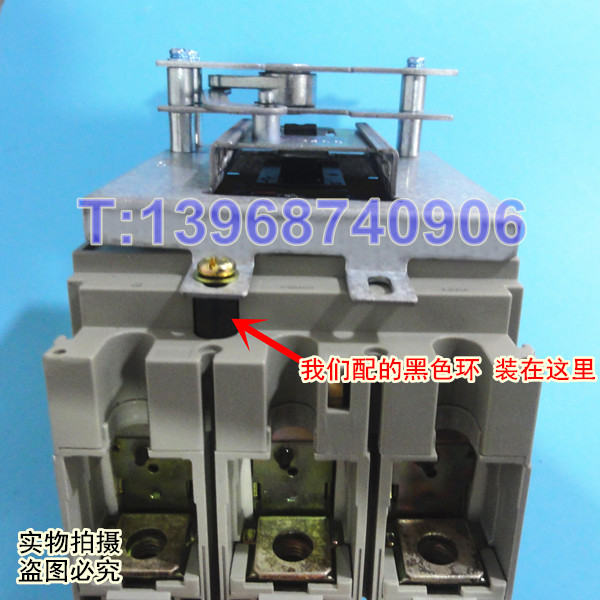

此款手操机构可适配 断路器型号:
NSX100、NSX160、NSX250型 三组空开断路器;
CVS100、CVS160、CVS250型(除了CVS100E以外)断路器;
NSU100、NSU160、NSU250型 三组空开断路器;
NSE100、NSE160、NSE250型(除了NSE100E以外)断路器;
NSD100、NSD160、NSD250型(除了NSD100K以外)断路器;
EZS100、EZS160、EZS250型(除了EZS100E/F以外)断路器;
CSU100、CSU160、CSU250型 三组空开断路器;
若开关是四组的,请联系客服

手动操作机构概述:
适用于塑壳断路器,在断路器的盖上装转动操作手柄的机构,手柄的转轴装在它的机构配合孔内,转轴的另一头穿过抽屉柜的门孔,旋转手柄的把手装在成套装置的门上面所露出的转轴头,把手的圆形或方形座用螺钉固定在门上,这样的安装能使操作者在门外通过手柄的把手顺时针或逆时针转动,来确保断路器的分闸和合闸。
手动操作机构采用独特的设计和转动结构,十分合理地实现断路的断开、闭合和再扣。操作灵活,安装简便,调整方便,其性能和质量均优于同类产品。

手操机构圆手柄小号尺寸图:
手操机构专用手柄,手操手柄,单单手柄,手动操作机构专用手柄

手操机构圆手柄,安装尺寸图:
手操机构专用手柄,手操手柄,单单手柄,手柄尺寸,手柄安装尺寸

本网页的产品杠杆常用配8X8mm
杠杆常用是150mm长的
需要加长请联系客服

手操机构专用杠杆,手操延长杆,单单杠杆,机构铁杆,铁杠杆
