产品列表 - 适配CDM1 分励辅助

CDM1-225/3340分励脱扣器,辅助触头,CDM1-160分离线圈,信号反馈MX

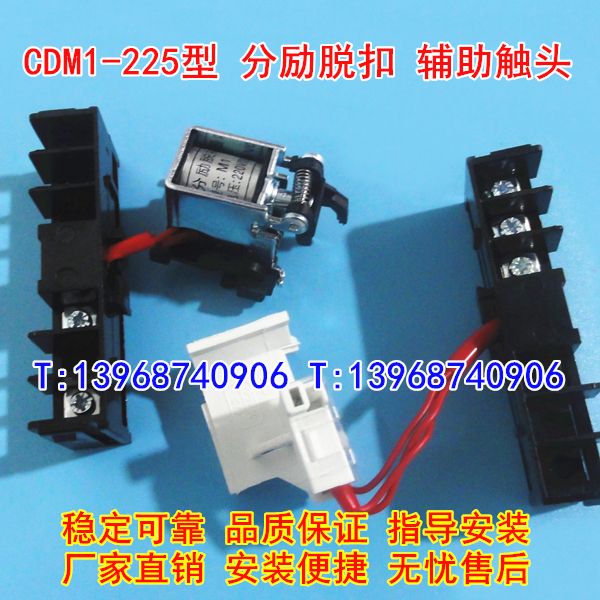

CDM1-225/3340分励脱扣器,辅助触头
CDM1-160分离线圈,信号反馈MX+OF
CDM1-225/3340分励脱扣器,辅助触头,CDM1-160分离线圈,信号反馈MX+OF

CDM1-225型 分离线圈:
CDM1-250型 分励脱扣器:
CDM1-160型 消防强切:
NM1-250分离线圈,MX,正泰NM1-225S分励脱扣器,消防强切,分励脱扣
NM1-250分离线圈,MX,正泰NM1-225S分励脱扣器,消防强切,分励脱扣
NM1-250分离线圈,MX,正泰NM1-225S分励脱扣器,消防强切,分励脱扣
NM1-250分离线圈,MX,正泰NM1-225S分励脱扣器,消防强切,分励脱扣
NM1-250分离线圈,MX,正泰NM1-225S分励脱扣器,消防强切,分励脱扣

CDM1-225型 辅助触头OF:
CDM1-250型 辅助接点:
CDM1-160型 信号反馈
NM1-250辅助触头,信号返回,正泰NM1-225常开常闭接点,OF

NM1-250辅助触头,信号返回,正泰NM1-225常开常闭接点,OF

NM1-250辅助触头,信号返回,正泰NM1-225常开常闭接点,OF


此链接适配断路器型号:
CDM1-225型 同款空开断路器。
CDM1-250 同款空开断路器。
CDM1-160 同款空开断路器。
分励脱扣电分为:DC24V、AC220V、AC380V三种,
分励脱扣电压常用AC220V。
分励辅助安装方向:常用左边分励,右边辅助(默认)
(也有右边分励,左边辅助,请联系我们的客服说明
分励辅助接线方式:分为端子接线和长线接线两种。

我们只生产高质量的产品!

分励脱扣器 用途:
分励脱扣器用于远距离控制断路器分闸。脱扣器为瞬时工作制。
分励脱扣器 原理:
分励脱扣器是一种远距离操纵断路器分闸的附件,施加适当的电信号(电压)给断路器的分励脱扣器,能使断路器瞬间跳闸,以断开回路。它的电压可与主电路电压无关。
分励脱扣器 动作特性:

分励脱扣器 接线图:



辅助触头 用途:
辅助触头与断路器主电路分、合机构连锁上连动的触头,主要用于断路器分、合状态的显示,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或连锁,例如向信号灯、继电器等输出信号。
M1-63、M1-100、M1-225常用为一常开、一常闭触头;如果是二常开、二常闭触头请另外说明;
M1-400、M1-630、M1-800常用为二常开、二常闭触头;

辅助触头 规格:
1)、一常开一常闭
2)、二常开二常闭
3)、四常开四常闭



辅助触头 状态图:

CDM1-225型 分励辅助安装在开关里的效果图:
NM1-250分离线圈,MX,正泰NM1-225S分励脱扣器,消防强切,分励脱扣
