CM1-100分励脱扣器,分离线圈,常熟CM1-125消防强切脱扣,MX,FL,分
![](/uploads/allimg/191213/5-191213123942218.jpg)
CM1-100分励脱扣器,分离线圈
常熟CM1-125消防强切脱扣,MX,FL
![NM1-100分励脱扣器,MX,专配正泰NM1-125分励线圈,消防强切](/uploads/allimg/170724/5-1FH40915543I.jpg)
![NM1-100分励脱扣器,MX,专配正泰NM1-125分励线圈,消防强切](/uploads/allimg/170724/5-1FH4093253953.jpg)
![NM1-125分励脱扣器,分离线圈,MX,正泰NM1-100S/3310消防强切,FL](/uploads/allimg/200624/5-2006241K13K20.jpg)
![](/uploads/allimg/200204/5-200204162449222.jpg)
CM1-100分励脱扣器,分离线圈
常熟CM1-125消防强切脱扣,MX,FL
常熟CM1-125消防强切脱扣,MX,FL
此链接适配断路器型号:
CM1-100L型、CM1-100M型、CM1-100H型 同款断路器。
CM1-125L型、CM1-125M型、CM1-125H型 同款断路器。
分励脱扣电压分为:DC24V、AC220V、AC380V三种,
分励脱扣电压常用是AC220V。
分励脱扣安装方向:常用左侧安装,也有右侧安装的
分励脱扣接线方式:分为端子接线和长线接线两种。
我们只生产高质量的产品!
分励脱扣器 用途:
分励脱扣器用于远距离控制断路器分闸。脱扣器为瞬时工作制。
分励脱扣器 原理:
分励脱扣器是一种远距离操纵分闸的附件,施加适当的电信号给断路器的脱扣器,能使断路器跳闸,以断开回路。它的电压可与主电路电压无关。
分励脱扣器如在民用建筑中非消防电源的切除中。消防时需要停电的回路,可以选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。
分励脱扣器用于远距离控制断路器分闸。脱扣器为瞬时工作制。
分励脱扣器 原理:
分励脱扣器是一种远距离操纵分闸的附件,施加适当的电信号给断路器的脱扣器,能使断路器跳闸,以断开回路。它的电压可与主电路电压无关。
分励脱扣器如在民用建筑中非消防电源的切除中。消防时需要停电的回路,可以选用带分励脱扣器的断路器,以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸,以切断此类负荷的电源。
分励脱扣器 动作特性:
![](/uploads/120518/2-12051Q23149458.jpg)
![](/uploads/120518/2-12051Q23149458.jpg)
分励脱扣器 接线图:
![](/uploads/120518/2-12051Q23215C5.jpg)
![](http://www.aoyuet.com/uploads/allimg/170723/5-1FH3162300407.jpg)
![奥越特电器-郑笑艳-13968740906](http://www.aoyuet.com/uploads/allimg/160608/5-16060R12P5321.jpg)
CM1-100分励脱扣器安装图解:

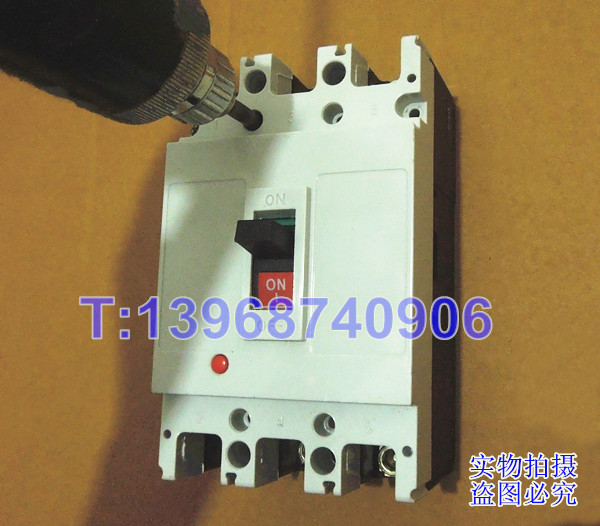

一、将开关的盖子打开:
![CM1-100分励脱扣器安装图解,NM1-100分励脱扣器安装图解,CDM1-100分励脱扣器安装图解](/uploads/allimg/140924/2-14092414463O54.jpg)

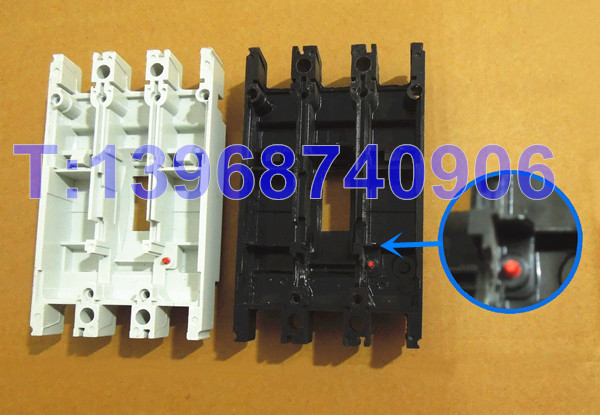

二、开关的盖子反面,市场上有两种盖子,下图中右面的按钮旁有一块凸出的地方(箭头指向)要夹掉,如果是下图左边的这种,没有这块凸出的则没有关系:
![CM1-100分励脱扣器安装图解,NM1-100分励脱扣器安装图解,CDM1-100分励脱扣器安装图解](/uploads/allimg/140924/2-140924144I05c.jpg)

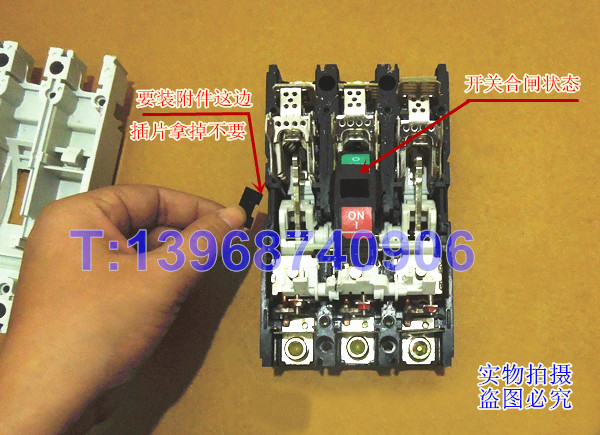

三、开关手柄向上扳,使开关处于合闸状态;要安装附件的这一边,旁边的黑色插片要拿掉不要。
![CM1-100分励脱扣器安装图解,NM1-100分励脱扣器安装图解,CDM1-100分励脱扣器安装图解](/uploads/allimg/140924/2-140924144950M8.jpg)

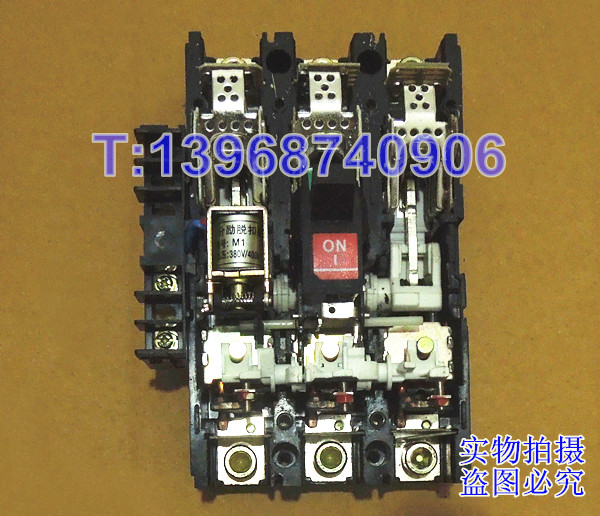

四、将我们的分励脱扣器安装在开关上:
(我们奥越特电器的分励脱扣器只要对准开关的位置,摆正位置放进去即可。不像市场上有些厂家不符合开关大小性质,还要上下左右调节。我们的图解仅针对我们自己生产的分励脱扣器)
![CM1-100分励脱扣器安装图解,NM1-100分励脱扣器安装图解,CDM1-100分励脱扣器安装图解](/uploads/allimg/140924/2-140924145242551.jpg)

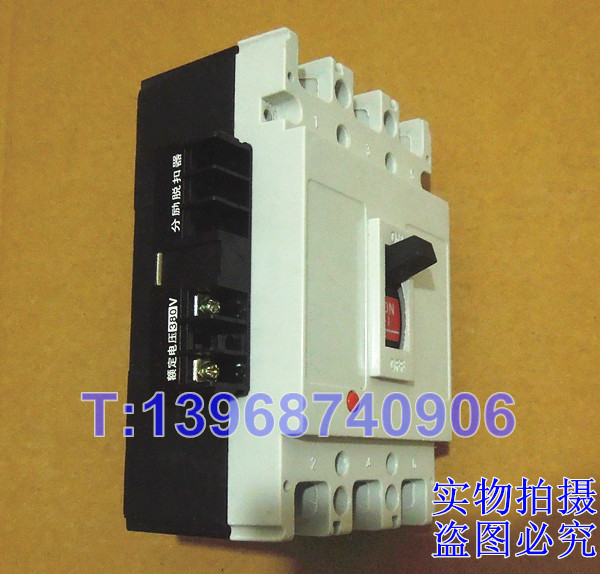

五、安装好后盖上盖子,拧紧开关螺丝:
注意:请注意分励脱扣器的线要卡在开关的槽里,盖盖子时避免压断。
![CM1-100分励脱扣器安装图解,NM1-100分励脱扣器安装图解,CDM1-100分励脱扣器安装图解](/uploads/allimg/140924/2-140924145KBF.jpg)
