产品列表 - 适配CM1L漏电 分励 辅助

CM1L-100辅助触头,常熟CM1L-125漏电 辅助接点,OF,常开常闭,信号

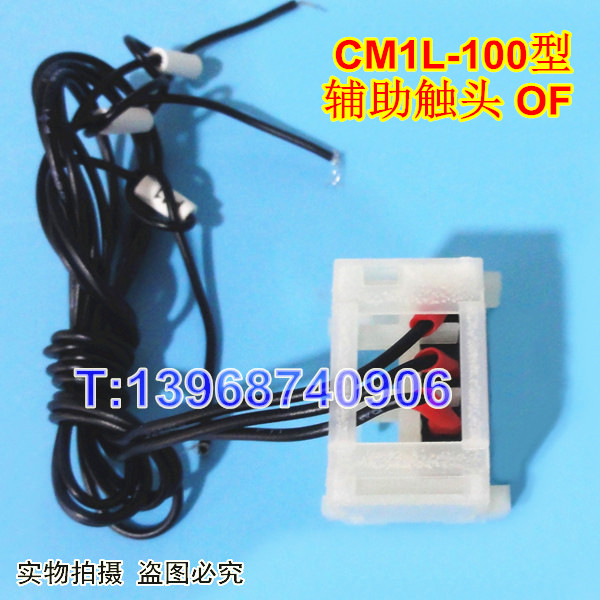

CM1L-100辅助触头
常熟CM1L-125漏电 辅助接点
OF,常开常闭,信号反馈
CM1L-100辅助触头,常熟CM1L-125漏电 辅助接点,OF,常开常闭,信号反馈

CM1L-100辅助触头,常熟CM1L-125漏电 辅助接点,OF,常开常闭,信号反馈

CM1L-100辅助触头,常熟CM1L-125漏电 辅助接点,OF,常开常闭,信号反馈

CM1L-100辅助触头,常熟CM1L-125漏电 辅助接点,OF,常开常闭,信号反馈



CM1L-100辅助触头
常熟CM1L-125漏电 辅助接点
OF,常开常闭,信号反馈
此链接适配断路器型号:
CM1L-100/3300型CM1L-100/4300 同款漏电断路器
CM1L-125/3300型CM1L-125/4300 同款漏电断路器
辅助触头安装方向:常用右侧安装,也有左侧安装的
常用是右边辅助。辅助右边安装,要求漏电开关必须是4300B的;若要左边辅助,请联系客服。
(常用是左边分励,右边辅助)
辅助触头接线方式:长线接线。
辅助触头 用途:
辅助触头与断路器主电路分、合机构连锁上连动的触头,主要用于断路器分、合状态的显示,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或连锁,例如向信号灯、继电器等输出信号。

辅助触头 规格:
一常开一常闭


辅助触头 状态图:

CM1L型的漏电开关,若同时安装分励+辅助,开关必须是4300B的哦。如下图所示,4300A的开关只能安装分励或辅助其中一个。

CM1L-100型 分励脱扣,请点击下图链接:
