产品列表 - 适配CM1 分励辅助

CM1-630/3340分励脱扣器,辅助触头,CM1-630分离线圈,信号反馈,MX

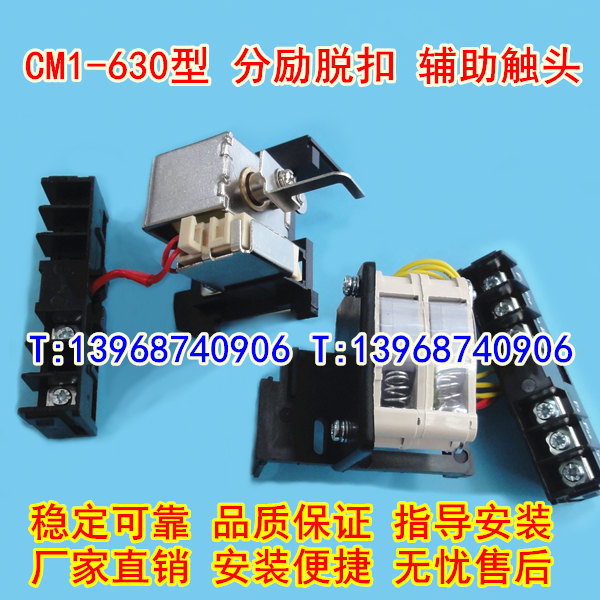

CM1-630/3340分励脱扣器,辅助触头
CM1-630分离线圈,信号反馈,MX+OF
CM1-630/3340分励脱扣器,辅助触头,CM1-630分离线圈,信号反馈,MX

CM1-630型 分励脱扣器:
NM1-630分励脱扣器,MX,专配正泰NM1分励线圈,消防强切
NM1-630分励脱扣器,MX,专配正泰NM1分励线圈,消防强切
NM1-630分励脱扣器,MX,专配正泰NM1分励线圈,消防强切
NM1-630分励脱扣器,MX,专配正泰NM1分励线圈,消防强切

NM1-630分励脱扣器,MX,专配正泰NM1分励线圈,消防强切


CM1-630型 辅助触头:
NM1-630辅助触头,专配正泰NM1辅助接点,信号反馈,OF
NM1-630辅助触头,专配正泰NM1辅助接点,信号反馈,OF
NM1-630辅助触头,专配正泰NM1辅助接点,信号反馈,OF
NM1-630辅助触头,专配正泰NM1辅助接点,信号反馈,OF


此链接适配断路器型号:
CM1-630型 同款空开断路器
分励脱扣电分为:DC24V、AC220V、AC380V三种,
分励脱扣电压常用AC220V。
分励辅助安装方向:常用左边分励,右边辅助(默认)
(也有右边分励,左边辅助,请联系我们的客服说明
分励辅助接线方式:分为端子接线和长线接线两种。

我们只生产高质量的产品!

分励脱扣器 用途:
分励脱扣器用于远距离控制断路器分闸。脱扣器为瞬时工作制。
分励脱扣器 原理:
分励脱扣器是一种远距离操纵断路器分闸的附件,施加适当的电信号(电压)给断路器的分励脱扣器,能使断路器瞬间跳闸,以断开回路。它的电压可与主电路电压无关。
分励脱扣器 动作特性:

分励脱扣器 接线图:



辅助触头 用途:
辅助触头与断路器主电路分、合机构连锁上连动的触头,主要用于断路器分、合状态的显示,接在断路器的控制电路中通过断路器的分合,对其相关电器实施控制或连锁,例如向信号灯、继电器等输出信号。
M1-63、M1-100、M1-225常用为一常开、一常闭触头;如果是二常开、二常闭触头请另外说明;
M1-400、M1-630、M1-800常用为二常开、二常闭触头;

辅助触头 规格:
1)、一常开一常闭
2)、二常开二常闭
3)、四常开四常闭



辅助触头 状态图:

CM1-630型 分励辅助安装在开关里的效果图:
NM1-630分励脱扣器,MX,专配正泰NM1分励线圈,消防强切
